W świecie monitoringu wizyjnego jakość obrazu jest kluczowa. Niezależnie od tego, czy chodzi o bezpieczeństwo domu, firmy, czy przestrzeni publicznej, możliwość wyraźnego zobaczenia detali może mieć decydujące znaczenie. Jedną z technologii, która znacząco wpływa na czystość obrazu, szczególnie w trudnych warunkach oświetleniowych, jest DNR. Co kryje się za tym skrótem i jak działa ta funkcja?


DNR – Co to właściwie znaczy?

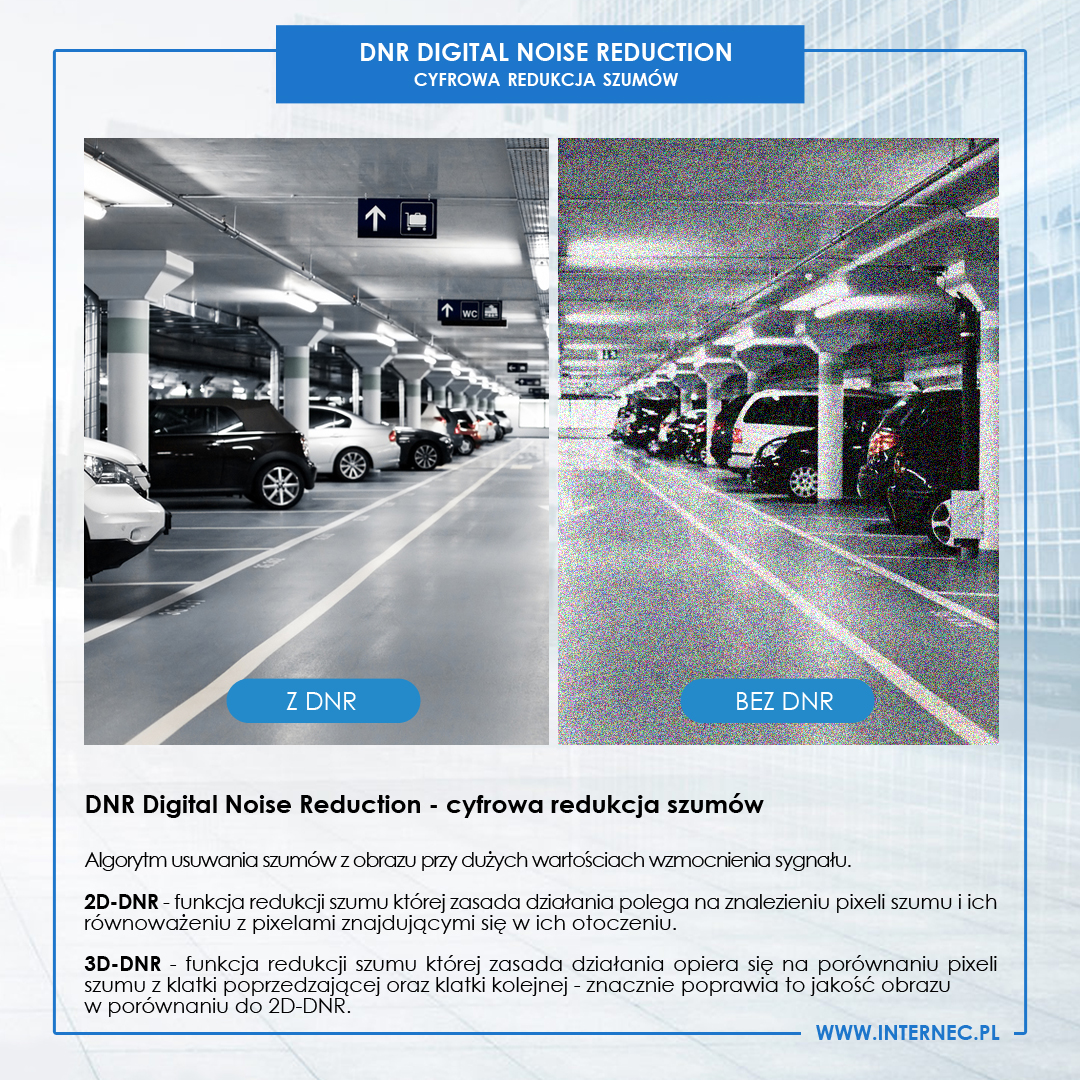

Skrót DNR pochodzi z języka angielskiego i oznacza Digital Noise Reduction, czyli Cyfrową Redukcję Szumów. Jest to technologia wbudowana w wiele nowoczesnych kamer CCTV, której zadaniem jest analiza i elektroniczne usuwanie zakłóceń (szumów) pojawiających się na obrazie wideo.


Skąd bierze się szum na obrazie?

Szum cyfrowy objawia się jako losowe, drobne kropki, ziarnistość lub migotanie pikseli, które zakłócają jednolitość i klarowność obrazu. Pojawia się najczęściej w warunkach słabego oświetlenia, gdy matryca kamery (sensor) musi pracować ze zwiększoną czułością (wysokim wzmocnieniem sygnału - "gain"), aby wychwycić jak najwięcej światła. Inne czynniki, takie jak wysoka temperatura pracy sensora czy długi czas naświetlania, również mogą przyczyniać się do powstawania szumu.
Szum nie tylko pogarsza wizualną jakość nagrania, utrudniając identyfikację osób czy obiektów, ale także negatywnie wpływa na inne aspekty systemu monitoringu:

1. Zwiększa rozmiar plików wideo: Kompresory wideo mają trudności z efektywnym kodowaniem losowych zakłóceń, co prowadzi do większych plików i szybszego zapełniania dysków twardych rejestratora (NVR/DVR).
2. Zwiększa obciążenie sieci: Większe pliki oznaczają konieczność przesyłania większej ilości danych przez sieć, co może obciążać przepustowość łącza.

Jak Działa Funkcja DNR?

Technologia DNR działa na poziomie cyfrowym, analizując przechwycony obraz klatka po klatce (lub porównując kilka klatek) w poszukiwaniu wzorców charakterystycznych dla szumu. Zaawansowane algorytmy starają się odróżnić rzeczywiste detale obrazu od losowych zakłóceń. Po zidentyfikowaniu szumu, system próbuje go usunąć lub zminimalizować, "wygładzając" obraz w odpowiednich miejscach.

Istnieją różne rodzaje DNR, z których najpopularniejsze to:

• 2D-DNR (Temporal Noise Reduction): Analizuje różnice między kolejnymi klatkami wideo. Zakłada, że szum jest losowy i zmienia się szybko między klatkami, podczas gdy rzeczywiste obiekty pozostają (względnie) stałe. Działa dobrze w scenach statycznych, ale może powodować rozmycie ruchomych obiektów.
• 3D-DNR (Spatial & Temporal Noise Reduction): Bardziej zaawansowana forma, która łączy analizę przestrzenną (w obrębie jednej klatki, porównując piksel z sąsiednimi) z analizą czasową (między klatkami). Dzięki temu jest znacznie skuteczniejsza w redukcji szumu przy jednoczesnym zachowaniu ostrości detali i lepszym radzeniu sobie z ruchem. Jest to obecnie standard w lepszej jakości kamerach.

Zalety Stosowania DNR:

• Poprawa klarowności obrazu: Główna zaleta – obraz staje się czystszy, bardziej wygładzony, szczególnie w nocy lub przy słabym świetle.
• Lepsza widoczność detali: Usunięcie "śnieżenia" pozwala łatwiej dostrzec istotne szczegóły, takie jak twarze, numery rejestracyjne czy elementy ubioru.
• Redukcja rozmiaru plików wideo: Czystrzy obraz jest łatwiejszy do skompresowania, co oznacza mniejsze pliki i oszczędność miejsca na dysku.
• Mniejsze obciążenie sieci: Mniejsze pliki wideo wymagają mniejszej przepustowości podczas transmisji na żywo lub odtwarzania zdalnego.
• Wydłużenie czasu archiwizacji: Dzięki mniejszym plikom, rejestrator może przechowywać nagrania z dłuższego okresu na tej samej pojemności dysku.

Wady i Ograniczenia DNR:

• Ryzyko utraty drobnych detali: Zbyt agresywna redukcja szumów może prowadzić do nadmiernego wygładzenia obrazu, zacierając bardzo drobne szczegóły lub tekstury.
• Możliwość powstawania artefaktów: W niektórych przypadkach, zwłaszcza przy starszych lub prostszych algorytmach (np. 2D-DNR), mogą pojawić się smużenia (motion blur) lub tzw. "duchy" za poruszającymi się obiektami.
• Potrzeba mocy obliczeniowej: Proces DNR wymaga dodatkowej mocy obliczeniowej procesora sygnałowego w kamerze, co może (choć w nowoczesnych kamerach jest to zoptymalizowane) wpływać na ogólną wydajność lub koszt urządzenia.

Kiedy DNR jest na wagę złota? Przykłady pozytywnego wpływu:

• Monitoring zewnętrzny w nocy: Parkingi, podwórka, ulice, place budowy – wszędzie tam, gdzie oświetlenie jest ograniczone, DNR znacząco poprawi czytelność obrazu.
• Monitoring wewnętrzny w słabym świetle: Korytarze, magazyny, piwnice, pomieszczenia z przygaszonym światłem.
• Systemy z ograniczoną przepustowością sieci: Gdy liczy się każdy megabit przesyłanych danych, DNR pomoże zmniejszyć obciążenie.
• Systemy z ograniczoną przestrzenią dyskową: Pozwala na dłuższe przechowywanie archiwów wideo.
• Obserwacja statycznych scen: Gdzie ruch jest minimalny, a liczy się ogólna czystość tła (np. monitorowanie wejścia do budynku).

Kiedy DNR może (teoretycznie) przeszkadzać? Przykłady potencjalnych problemów:

• Obserwacja bardzo szybkich obiektów: Jeśli algorytm DNR (zwłaszcza starszy 2D-DNR) jest zbyt agresywny, może wprowadzać rozmycie ruchu, utrudniając identyfikację bardzo szybko poruszających się detali. Nowoczesne 3D-DNR radzą sobie z tym znacznie lepiej.
• Analiza kryminalistyczna na poziomie pikseli: W bardzo specyficznych sytuacjach, gdzie wymagana jest absolutnie nienaruszona informacja z każdego piksela, teoretycznie proces wygładzania może być uznany za ingerencję. Jednak w praktyce, korzyści z usunięcia szumu zazwyczaj przeważają nad tym ryzykiem.
• Sceny z bardzo drobnymi, ale istotnymi teksturami: Jeśli kamera monitoruje np. materiał o specyficznej, delikatnej fakturze, zbyt mocne DNR mogłoby ją zatrzeć.

Podsumowanie

Cyfrowa Redukcja Szumów (DNR) to niezwykle wartościowa funkcja we współczesnych kamerach CCTV. Jej zdolność do oczyszczania obrazu z zakłóceń, zwłaszcza w trudnych warunkach oświetleniowych, przekłada się na lepszą jakość monitoringu, łatwiejszą identyfikację i bardziej efektywne wykorzystanie zasobów systemu (przestrzeni dyskowej i przepustowości sieci). Choć jak każda technologia, ma swoje potencjalne ograniczenia, w zdecydowanej większości zastosowań korzyści płynące z dobrze zaimplementowanego DNR (szczególnie 3D-DNR) znacznie przewyższają ewentualne wady. Wybierając kamerę do systemu monitoringu, warto zwrócić uwagę na obecność i rodzaj technologii DNR – to inwestycja w wyraźniejszy i bardziej użyteczny obraz.
