Jaki switch wybrać do monitoringu CCTV? | Poradnik

Dobór właściwego switcha do telewizji obserwacyjnej CCTV warunkuje ciągłość zapisu strumieni wideo, stabilność zasilania kamer oraz odporność sieci na przeciążenia transmisji. Zastosowanie nieodpowiedniego/ niskobudżetowego przełącznika biurowego w instalacji monitoringu IP może skutkować gubieniem pakietów danych obrazu, restartami kamer w nocy i przerwami w działaniu systemu monitoringu.


Przegląd dostępnych switchów na rynku

Rynek przełączników sieciowych dedykowanych dla systemów CCTV dzieli się na proste modele typu desktop, zaawansowane switche do montażu w szafach RACK 19" oraz przemysłowe switche na szynę DIN. Dobór odpowiedniego rozwiązania zależy od docelowego miejsca instalacji, warunków termicznych panujących w punkcie dystrybucyjnym oraz zaprojektowanej topologii okablowania strukturalnego.

W urządzeniach komercyjnych stosuje się metalowe obudowy, które odprowadzają ciepło pasywnie lub za pomocą wentylatorów.

• Switche typu Desktop: Kompaktowe obudowy mieszczące od 4 do 8 portów. Posiadają pasywne chłodzenie bezwentylatorowe, co zapewnia cichą pracę w pomieszczeniach biurowych i mieszkalnych.
• Switche RACK 19": Standard dla serwerowni i punktów dystrybucyjnych. Oferują od 16 do 48 portów, zintegrowane zasilacze dużej mocy oraz rozbudowane panele diod informujące o obciążeniu każdego kanału.
• Switche przemysłowe na szynę DIN TS35: Wytrzymują skrajne temperatury od -40°C do +75°C, posiadają redundantne wejścia zasilania prądem stałym (zazwyczaj 12–48V DC) oraz stopień ochrony obudowy IP30/IP40 z podwyższoną odpornością na wyładowania elektrostatyczne do 6–8 kV.
• Switche modułowe (Chassis): Urządzenia kasetowe montowane w szafach RACK dużych obiektów. Nie posiadają sztywnej liczby portów – instalator obsadza obudowę wymiennymi kartami liniowymi (Line Cards) z wybranymi gniazdami RJ45 PoE+, SFP lub SFP+, zależnie od potrzeb. Zawierają redundantne moduły zarządzające (Supervisor Engine) oraz zasilacze typu Hot-Swap wymieniane podczas pracy switcha.

Zasilanie kamer monitoringu

Zasilanie współczesnych kamer IP realizuje się w 98% przypadków za pomocą technologii PoE (Power over Ethernet), eliminując potrzebę budowy oddzielnej sieci zasilania wzdłuż tras transmisyjnych. Switch PoE dostarcza prąd stały – zazwyczaj od 44 do 57 V DC – bezpośrednio przez miedziane pary skrętki komputerowej UTP/FTP na odległość do 100 metrów.

Cały proces zasilania PoE opiera się na procedurze bezpiecznej negocjacji PoE. Switch wysyła impuls pomiarowy o niskim napięciu (od 2,8V do 10V) i bada rezystancję pętli podłączonego odbiornika. Dopiero po zweryfikowaniu, że urządzeniem końcowym jest kamera IP zgodna ze standardem IEEE, zasilacz podnosi napięcie do poziomu docelowego PoE. Dzięki temu podłączenie zwykłego laptopa do portu PoE nie grozi uszkodzeniem sprzętu.

Switch PoE - standard w branży kamer IP

Switch PoE stanowi fundament zasilania nowoczesnej infrastruktury kamer IP, integrując przesyłanie pakietów wideo oraz dostarczanie zasilania w pojedynczej skrętce. Rozwiązanie to drastycznie skraca czas prac instalacyjnych, redukuje przekroje koryt kablowych i usuwa z architektury dziesiątki rozproszonych zasilaczy wtyczkowych.

Standardy PoE (af, at, bt) – który jest potrzebny?

Standard PoE wyznacza maksymalną moc elektryczną, jaką switch może dostarczyć do gniazda kamery, co bezpośrednio warunkuje typ urządzeń obsługiwanych przez dany port. W instalacjach CCTV stosuje się trzy warianty normy IEEE 802.3:

• podstawowy 802.3af (PoE),
• rozszerzony 802.3at (PoE+),
• wysokowydajny 802.3bt (Hi-PoE / Ultra PoE).

Błędne dobranie odpowiedniego standardu uniemożliwia uruchomienie kamery IP lub wywołuje jej restart w momencie załączenia podzespołów o skokowym poborze prądu. Kamery wyposażone w obiektyw motozoom, wieloosiowe silniki krokowe PTZ, grzałki wewnętrzne z termostatem czy wydajne oświetlacze Smart IR wymagają standardu 802.3at lub 802.3bt. Poniższa tabela przedstawia techniczne zestawienie obowiązujących standardów.


Jak poprawnie obliczyć całkowity budżet mocy?

Całkowity budżet mocy PoE to zadeklarowana przez producenta switcha wydajność prądowa wbudowanego zasilacza, wyrażona w watach, dostępna do równoczesnego podziału na wszystkie porty robocze. Parametr ten nie jest pochodną liczby złączy pomnożonej przez 15,4 W czy 30 W.

Projektant systemu musi przeanalizować karty katalogowe kamer w sekcji maksymalnego poboru prądu.

Kroki odpowiedniej kalkulacji budżetu mocy:

1. Wypisz szczytowy pobór mocy każdego punktu: Sprawdź wartość "Max. Power Consumption" przy uwzględnieniu uruchomionych grzałek, motozoomu i oświetlacza IR.
2. Zsumuj obciążenie wszystkich planowanych urządzeń: Otrzymujesz bazowe zapotrzebowanie instalacji.
3. Dodaj straty na rezystancji przewodów: Na trasach o długości powyżej 60 metrów dolicz minimum 10–15% strat cieplnych na miedzi.
4. Uwzględnij rezerwę projektową: Pomnóż wynik przez współczynnik 1,2–1,3, aby uzyskać minimalny budżet zasilacza switcha.

Pobór prądu kamer w nocy (oświetlacz IR)

Pobór prądu kamery zewnętrznej wzrasta po zapadnięciu zmroku, gdy fotorezystor wysyła sygnał do przełączenia mechanicznego filtra podczerwieni ICR i uruchomienia diod IR. Kamera typu Bullet pobierająca w dzień 3,5 W potrafi w nocy pobrać od 9,5 W do nawet 14 W energii ciągłej.

Wzrost ten nawet to nawet 200–300% i wynika ze sprawności konwersji energii elektrycznej na promieniowanie podczerwone o długości fali 850 nm lub białego światła LED w kamerach pracujących w trybie pełnokolorowym. Jeśli zintegrowany oświetlacz Smart IR ma zasięg do 60–80 metrów, wymaga on zasilania PoE+ (802.3at). Przeoczenie tego faktu skutkuje że kamery IR w nocy nie będą działać lub ich losowym restartowaniem.

Dlaczego warto zostawić 20–30% zapasu mocy?

Utrzymanie rezerwy budżetu mocy na poziomie 20–30% zabezpiecza zasilacz switcha przed przedwczesną degradacją i przegrzaniem. Ciągła praca przetwornicy impulsowej pod obciążeniem przekraczającym 90% mocy znamionowej obniża jej sprawność i generuje wysokie temperatury wewnątrz szafy rackowej.

Zapas ten kompensuje również skoki poboru prądu podczas uruchamiania instalacji po awarii zasilania. Kiedy zasilanie 230V powraca, wszystkie kamery równocześnie wykonują procedurę autotestu – uruchamiają silniki motozoomu, przesuwają filtr ICR i załączają oświetlacze. Bez 30% rezerwy mocy switch wykryje przeciążenie sumaryczne (PoE Overload) i odetnie zasilanie portów, wpadając w nieskończoną pętlę restartu.

Zasada inżynierska: Zasilacz switcha PoE pracujący stale na 95% swojego budżetu ulegnie awarii w ciągu kilkunastu miesięcy. Projektuj bilans tak, aby szczytowy pobór instalacji przy załączonym oświetleniu nocnym i grzałkach nie przekraczał 75–80% nominalnej mocy PSE.

Przydatne funkcje switcha

Wyspecjalizowane switche wyposażone są w dedykowane funkcje, które rozwiązują problemy fizycznych ograniczeń okablowania oraz zawieszania się urządzeń końcowych. Do najważniejszych technologii należą sprzętowy tryb dalekiego zasięgu (Extend) oraz automatyczny restart zasilania (PoE Watchdog). Eliminują one konieczność montażu drogich repeaterów pośrednich i redukują liczbę płatnych wyjazdów serwisowych na obiekt.

Tryb PoE Extend

Tryb Extend – określany przez producentów również jako Long Range lub CCTV Mode – pozwala na przesyłanie zasilania PoE oraz danych na odległość do 250 metrów przy użyciu pojedynczego odcinka miedzianej skrętki komputerowej Cat 5e lub Cat 6. Następuje to poprzez sprzętowe obniżenie przepustowości portu ze 100 Mbps do 10 Mbps.

Obniżenie prędkości przesyłu do 10 Mbps redukuje częstotliwość sygnału, co pozwala odbiornikowi poprawnie zdekodować pakiety nawet przy znacznym spadku siły sygnału na dystansie 200–250 metrów. Przepustowość 10 Mbps w zupełności wystarcza do obsługi strumienia pojedynczej kamery 4K zakodowanej w H.265. Pamiętaj jednak: stosuj wyłącznie kable z żyłami z czystej miedzi (Cu 100%), odrzucając tanie przewody miedziowane CCA, na których spadek napięcia uniemożliwi zasilenie kamery na takim dystansie.

PoE Watchdog

PoE Watchdog to autonomiczny mechanizm monitorujący status komunikacji z dołączonymi urządzeniami, realizowany poprzez cykliczne wysyłanie zapytań ICMP (Ping) na adres IP kamery lub stały pomiar poboru prądu na danym złączu. W przypadku braku odpowiedzi ze strony kamery przez zdefiniowany czas (np. 120 sekund), przełącznik automatycznie odcina napięcie PoE i podaje je ponownie, restartując tym samym urządzenie.

Zwykły switch utrzymuje zasilanie zawieszonej kamery w nieskończoność. PoE Watchdog wymusza twardy restart urządzenia, przywracając je do pracy bez ingerencji człowieka.

Port 100 Mbps czy Gigabit?

Porty dostępowe dla pojedynczych kamer bazują zazwyczaj na standardzie 100 Mbps Fast Ethernet, podczas gdy magistrale zbiorcze (Uplink) wymagają pełnego pasma 1 Gigabit Ethernet. Nieuzasadnione stosowanie portów gigabitowych na wszystkich kanałach podnosi koszt urządzenia, nie wnosząc żadnych korzyści do stabilności systemu CCTV. Czy każdy port w switchu musi pracować z prędkością gigabitową? Zdecydowanie nie.

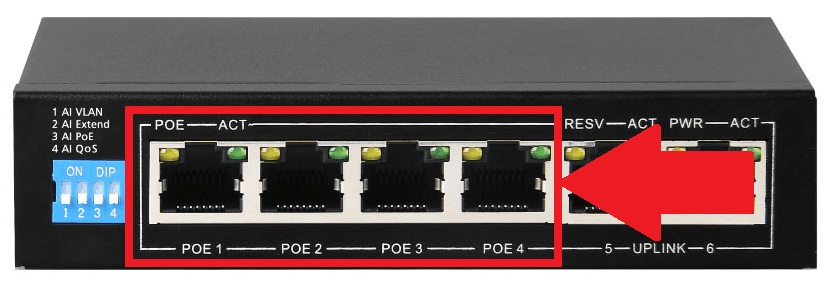

Porty dla kamer - 100 Mbps zazwyczaj wystarcza

Port Fast Ethernet 100 Mbps oferuje przepustowość wielokrotnie przewyższającą przesył danych pojedynczej kamery IP, nawet w przypadku urządzeń generujących obraz w rozdzielczości 4K (8 Megapikseli). Wynika to z wysokiej efektywności nowoczesnych algorytmów kompresji wideo H.265 oraz H.265+.

Strumień główny (Main Stream) z kamery 4 MP pracującej w 25 kl./s generuje bitrate na poziomie zaledwie 4–6 Mbps – przy kodeku H.265 to zaledwie 4–8 Mbps dla matrycy 4K. Strumień pomocniczy (Sub Stream) przeznaczony do podglądu wieloobrazowego na smartfonach zużywa dodatkowo od 0,5 do 1,5 Mbps. Pojedyncza kamera obciąża port 100 Mbps w niespełna 10%, pozostawiając olbrzymi margines na skoki bitrate’u przy dynamicznej detekcji ruchu. Port 1 Gbps na złączu kamery stacjonarnej to zbędny koszt.

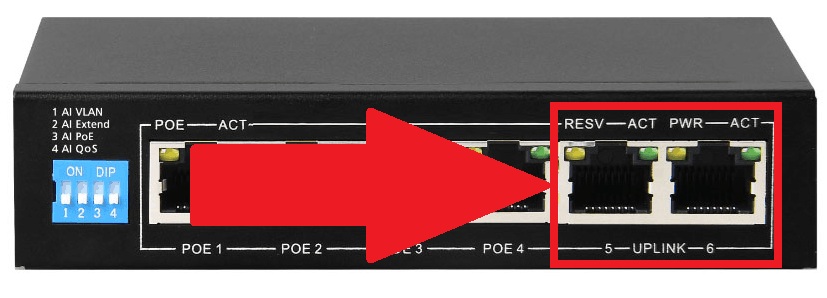

Porty Uplink - rejestrator i router wymagają 1 Gbps

Porty Uplink skupiają zsumowany ruch ze wszystkich podłączonych kamer i przekazują go bezpośrednio do rejestratora NVR, pamięci masowej NAS lub routera brzegowego udostępniającego strumień w chmurze P2P. Interfejsy te muszą pracować ze standardem 1 Gbps, aby wyeliminować ryzyko powstawania wąskich gardeł.

Wystarczy wykonać prostą arytmetykę sieciową dla switcha 16-portowego: 16 kamer generujących średnio po 8 Mbps tworzy stały strumień 128 Mbps. Wprowadzenie takiego potoku danych w port Uplink o przepustowości 100 Mbps skutkuje natychmiastowym przepełnieniem buforów ramki, zrzucaniem pakietów i utratą synchronizacji nagrań. Dedykowane porty Gigabit Uplink zapewniają pełną płynność rejestracji i gwarantują szybki przesył materiału wideo.

Porty SFP - kiedy potrzebny jest światłowód?

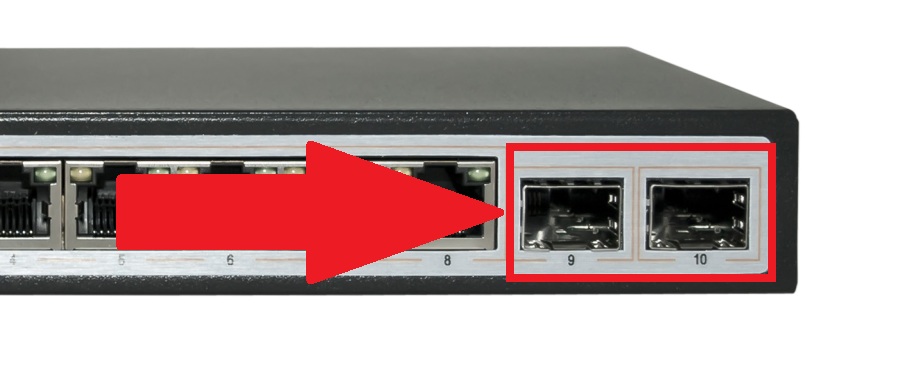

Porty SFP (Small Form-factor Pluggable) przeznaczone są do instalacji modułów optycznych (transceiverów), umożliwiając połączenie switcha z siecią szkieletową za pośrednictwem kabli światłowodowych. Złącza te stają się niezbędne, gdy dystans transmisyjny przekracza granicę 100 metrów lub gdy trasa kablowa prowadzona jest w trudnym środowisku zakłóceń elektromagnetycznych.

Światłowód gwarantuje całkowitą odporność na interferencje generowane przez silniki wysokiej mocy, falowniki czy linie elektroenergetyczne w zakładach produkcyjnych. Medium optyczne zapewnia pełną izolację galwaniczną – standardowo dla fali 1310 nm lub 1550 nm w przypadku torów jednomodowych (SMF) – co zabezpiecza urządzenia aktywne przed skutkami różnic potencjałów ziemi oraz wyładowań atmosferycznych przy łączeniu osobnych budynków.

Switch zarządzalny czy niezarządzalny?

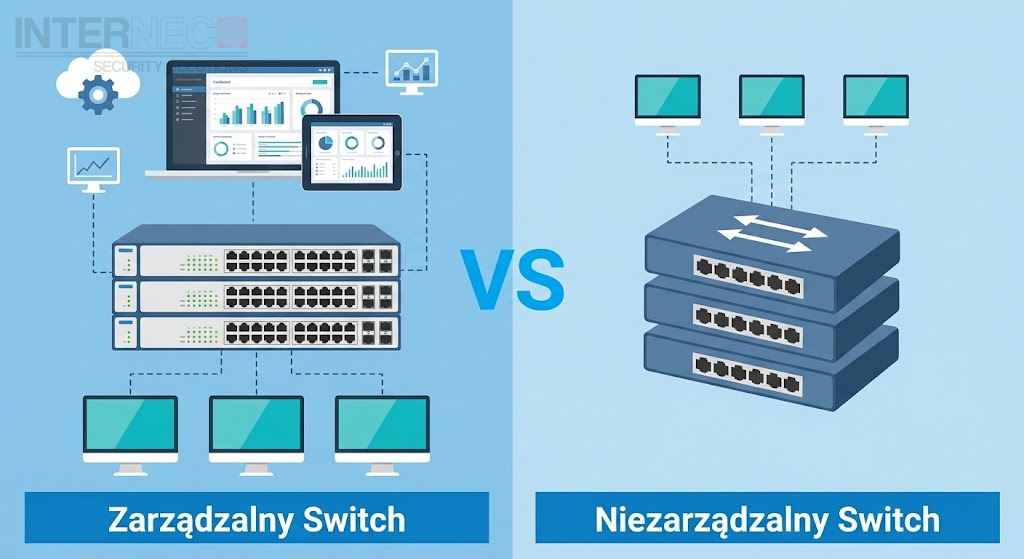

Podział na switche zarządzalne i niezarządzalne definiuje poziom kontroli nad dystrybucją pakietów, bezpieczeństwem logicznym oraz odpornością sieci na awarie. Urządzenia niezarządzalne dedykuje się do zamkniętych, prostych instalacji, podczas gdy switche zarządzalne L2/L3 są wymagane wszędzie tam, gdzie monitoring integruje się z infrastrukturą korporacyjną.

Switch w systemie CCTV to nie tylko urządzenie przesyłające pakiety ale w instalacjach komercyjnych stanowi on pierwszą linię obrony przed sabotażem i nieautoryzowanym dostępem do sieci LAN, pozwalając na izolowanie ruchu wideo przedsiębiorstwa.

Switch niezarządzalny

Switch niezarządzalny to urządzenie Plug-and-Play, które po podłączeniu kabla ethernet natychmiast rozpoczyna przełączanie ramek na podstawie automatycznie budowanej tablicy adresów fizycznych MAC. Nie posiada ono żadnego adresu IP, interfejsu konfiguracyjnego ani możliwości monitorowania parametrów sieciowych.

Atutem takiego rozwiązania jest niski koszt zakupu oraz niskie wymagania do wdrożenia. Sprawdza się ono na małych obiektach, gdzie cała instalacja składa się z kilku kamer i jednego rejestratora. Wadą jest  brak wglądu w stan portów/ łączy. W przypadku wystąpienia pętli sieciowej lub uszkodzenia kabla switch niezarządzalny ulega zablokowaniu (tzw. burza rozgłoszeniowa – Broadcast Storm), paraliżując system monitoringu.

Switch zarządzalny

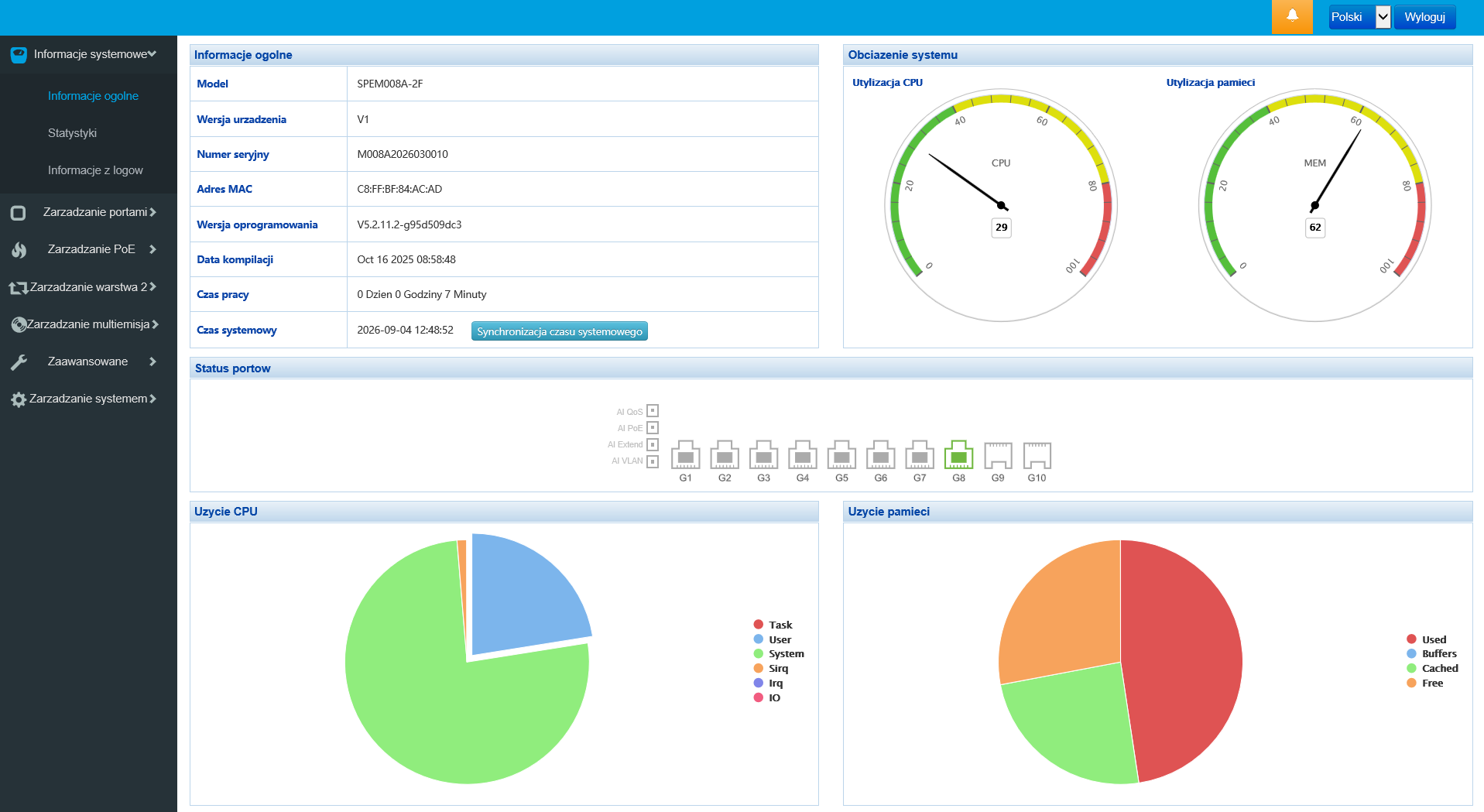

Switch zarządzalny oferuje administratorowi zestaw narzędzi konfiguracyjnych, dostępnych za pośrednictwem panelu Web GUI, wiersza poleceń CLI (SSH) lub protokołu SNMP. Umożliwia segmentację ruchu za pomocą wirtualnych sieci lokalnych VLAN (standard IEEE 802.1Q), separując kamery od innych urządzeń w sieci.

W zaawansowanych systemach, administrator może uruchomić mechanizm QoS (Quality of Service), nadając najwyższy priorytet pakietom danych z obrazem RTSP względem standardowego ruchu HTTP czy transferu plików FTP – domyślnie jest to port 80 dla HTTP oraz 554 dla RTSP. Przydatne są też protokoły redundancji pierścieniowej RSTP i ERPS, które po przerwaniu jednego kabla przełączają ścieżkę transmisyjną w czasie poniżej 20 milisekund.

• Separacja poprzez VLAN 802.1Q: Separuje ruch z kamer od sieci ogólnodostępnej. Uniemożliwia podgląd obrazu osobom niepowołanym, nawet po wpięciu komputera w kabel odłączony od kamery zewnętrznej.
• Bezpieczeństwo portów (Port Security): W konfiguracji switcha można zablokować gniazdo RJ45 po wykryciu nieznanego adresu MAC, uniemożliwiając sabotaż węzła przez podstawienie obcego urządzenia sieciowego.
• Agregacja łączy (LACP / 802.3ad): Pozwala na łączenie dwóch lub więcej portów w jedną logiczną magistralę, zwiększając przepustowość łącza.
• Zdalne zarządzanie zasilaniem PoE: Pozwala na programowe włączanie, wyłączanie lub restartowanie każdego portu z osobna z poziomu panelu konfiguracji switcha.

Jak dobrać switch do wielkości instalacji?

Prawidłowy dobór architektury przełączania zależy od liczby kamer oraz rozproszenia geograficznego kamer. Należy przejrzeć specyfikację obiektu pod kątem rozbudowy systemu, cyberbezpieczeństwa danego obiektu oraz możliwości konfiguracji. Przejście z małego systemu domowego do poziomu infrastruktury przemysłowej pociąga za sobą konieczność wdrożenia zaawansowanych, kosztownych urządzeń do obsługi zaawansowanych funkcji.

Mały monitoring domowy (do 4–6 kamer)

W małych instalacjach domowych oraz małych punktach handlowych optymalnym wyborem jest kompaktowy, niezarządzalny switch 8-portowy PoE z dwoma niezależnymi portami Gigabit Uplink. Budżet mocy zasilacza powinien w zupełności pokrywać zapotrzebowanie kamer IP.

W warunkach domowych istotna jest bezwentylatorowa konstrukcja (chłodzenie pasywne), która zapewnia cichą pracę urządzenia umieszczonego w zamkniętym pomieszczeniu np. garderobie. Dwa porty Uplink pozwalają na bezpośrednie podłączenie rejestratora NVR do pierwszego gniazda oraz domowego routera dostępowego do drugiego – bez obciążania portów zasilających PoE.

Monitoring firmy lub średniego obiektu (8 do 32 kamer)

Dla obiektów średniej wielkości – takich jak hale magazynowe, biurowce czy parkingi – standardem są zarządzalne switche 16- lub 24-portowe w obudowie rackowej 19", oferujące budżet zasilania od 250 W do 370 W. W tym segmencie konieczne jest stosowanie urządzeń wyposażonych w gigabitowe porty RJ45/SFP do integracji z serwerownią.

Urządzenia montuje się w wiszących lub stojących szafach RACK obok patchpaneli i rejestratora NVR. Wdrożenie switcha zarządzalnego L2 pozwala na odseparowanie podsieci monitoringu poprzez VLAN-y od sieci komputerowej pracowników, co zabezpiecza rejestrator przed próbami nieautoryzowanego dostępu, czy przeciążenia pasma i zapewnia pełną płynność analityki VCA.

Monitoring dużych obiektów (32 kamer i więcej)

Systemy wielkopowierzchniowe – centra logistyczne, zakłady produkcyjne czy rozproszone obiekty infrastruktury krytycznej – buduje się w architekturze gwiazdy lub pierścienia, wykorzystując wieloportowe switche dystrybucyjne.

Switche dostępowe rozmieszcza się w pośrednich punktach dystrybucyjnych IDF zlokalizowanych na poszczególnych halach lub piętrach, a sygnał spina się magistralami światłowodowymi o przepustowości 1 Gbps lub 10 Gbps. Wymagane są jednostki z redundantnymi zasilaczami (Dual Power Supply) podłączonymi do niezależnych faz oraz zaawansowane wsparcie protokołów MSTP/ERPS, które zapobiegają przestojom w przypadku mechanicznego zerwania któregoś ze światłowodów.

Trzy najczęstsze błędy przy zakupie switcha do kamer IP

Błędy popełniane na etapie doboru sprzętu generują bezpośrednie straty finansowe i wymuszają wymianę urządzeń w trakcie odbiorów instalacji. Poniższe trzy uchybienia projektowe stanowią zdecydowaną większość przyczyn awarii w nowo uruchomionych systemach IP. Prawidłowy dobór switcha wymaga wnikliwej analizy specyfikacji obiektu oraz opcji rozwoju instalacji.

Zbyt mały budżet mocy PoE

Niedoszacowanie bilansu energetycznego objawia się cyklicznym odcinaniem zasilania wybranych kamer dokładnie po zapadnięciu zmroku, gdy automatyka switcha odłącza porty o najniższym priorytecie z powodu przeciążenia sekcji zasilacza. Zjawisko to występuje, gdy instalator dobiera switch bazując na sumie poborów mocy kamer w trybie dziennym. Zawsze weryfikuj maksymalną moc szczytową i zostawiaj bezpieczny margines zasilania.

Brak dedykowanych portów Uplink

Zastosowanie switcha pozbawionego dedykowanych portów Uplink zmusza instalatora do wpięcia rejestratora NVR w jeden z portów PoE 100 Mbps, co drastycznie dławi całą komunikację sieciową. Skutkuje to zrywaniem podglądu wieloobrazowego na żywo, opóźnieniami w sterowaniu kamerami PTZ i gubieniem klatek wideo. Dedykowane porty Gigabit Uplink zapewniają niezbędne pasmo dla bezstratnej transmisji.

Kupno switcha bez zapasu portów na rozbudowę

Zakup switcha posiadającego dokładnie tyle portów, ile wynosi liczba kamer montowanych w pierwszym etapie inwestycji, uniemożliwia tanią modernizację systemu w przyszłości. Dołożenie choćby jednej kamery wymusza zakup drugiego przełącznika lub kosztowną już zainstalowanego switcha.

Zawsze wybieraj urządzenie posiadające minimum 20–30% wolnych portów w rezerwie – jeśli instalujesz 6 kamer, zamontuj switch 8-portowy; jeśli montujesz 12 kamer, zainwestuj w jednostkę 16-portową.
