W systemach monitoringu CCTV, kamery muszą sprostać różnym warunkom oświetleniowym – od jasnego światła słonecznego w dzień, po ciemność nocy. Kluczową rolę w zapewnieniu dobrej jakości obrazu w tych skrajnych warunkach odgrywa funkcja ICR (Infrared Cutfilter Removal), czyli mechaniczne usuwanie filtra podczerwieni. Co to dokładnie oznacza, jak działa ICR i dlaczego jest tak ważna w systemach CCTV? Na te pytania postaramy się odpowiedzieć w poniższym artykule.

Czym jest funkcja ICR?

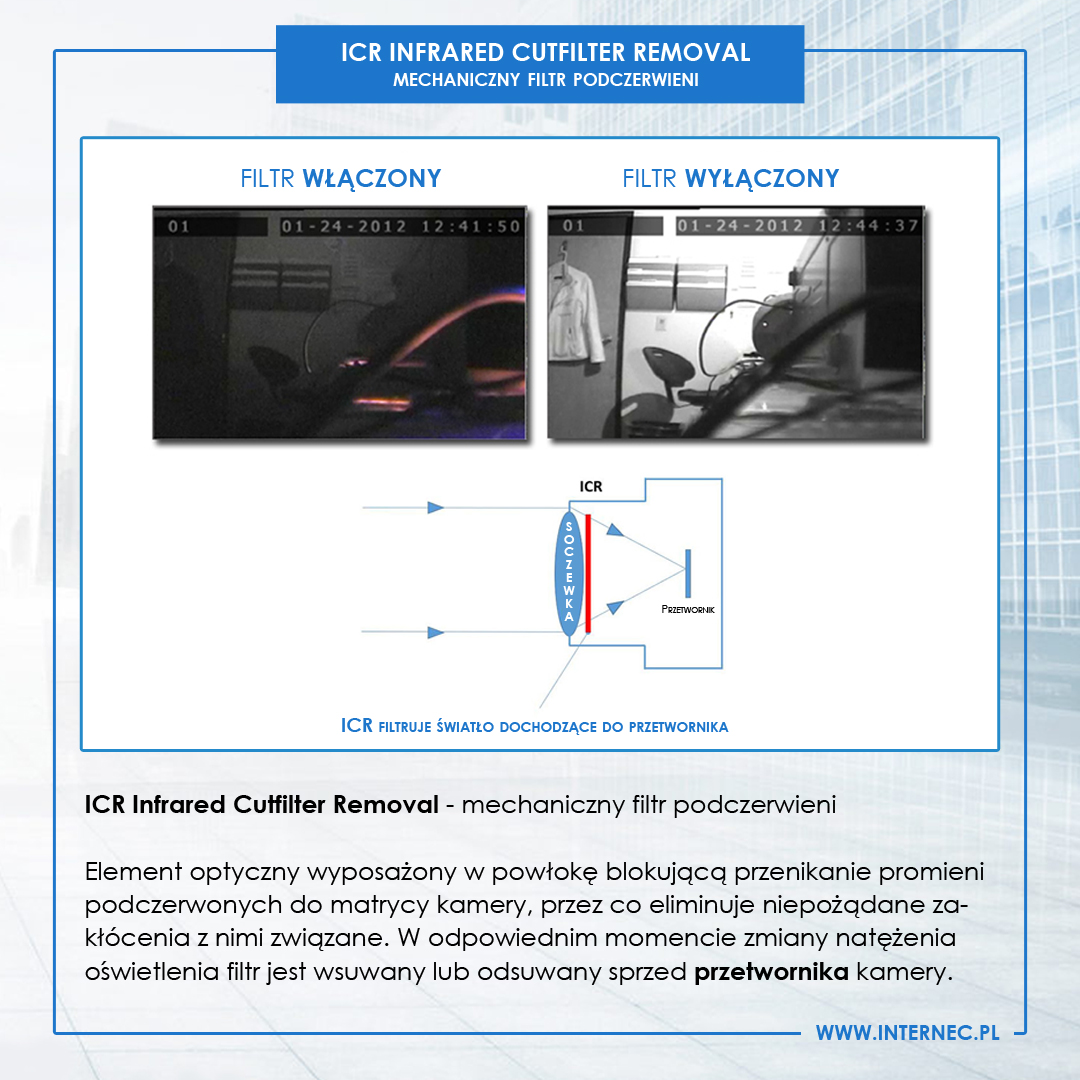

Funkcja ICR (Infrared Cutfilter Removal), zwana również filtrem odcinającym podczerwień, to mechaniczny filtr umieszczony pomiędzy obiektywem kamery a przetwornikiem obrazu. Jego zadaniem jest blokowanie fal podczerwonych, które są niewidzialne dla ludzkiego oka, a jednocześnie zakłócają odwzorowanie kolorów w obrazie. Filtr ICR automatycznie dostosowuje swoje położenie w zależności od warunków oświetleniowych.
W trybie dziennym, gdy oświetlenie jest wystarczające, filtr ICR znajduje się na drodze światła, odcinając fale podczerwone. W tym trybie kamera rejestruje obraz w pełnym zakresie widzialnym dla ludzkiego oka, odwzorowując naturalne kolory. W trybie nocnym lub przy słabym oświetleniu, filtr ICR jest usuwany, umożliwiając dostęp fal podczerwonych do przetwornika. Pozwala to na skuteczne wykorzystanie oświetlaczy podczerwieni (IR) w kamerze lub w środowisku do monitorowania w całkowitej ciemności.

Zasada Działania Funkcji ICR

Działanie funkcji ICR opiera się na mechanizmie, który automatycznie przesuwa lub usuwa filtr z toru optycznego kamery. Zazwyczaj, mechanizm ten jest sterowany przez czujnik oświetlenia, który na podstawie natężenia światła określa, czy należy włączyć, czy wyłączyć filtr. Mechanizm może być magnetyczny (mały silnik przesuwa filtr) lub oparty o obrotową płytkę.

• Tryb Dzienny (Filtr ICR włączony): W warunkach dobrego oświetlenia, filtr podczerwieni blokuje fale podczerwone, dzięki czemu kamera rejestruje naturalne, żywe kolory. Obraz jest ostry i pełen detali.
• Tryb Nocny (Filtr ICR wyłączony): W ciemności filtr jest usuwany, a przetwornik obrazu staje się bardziej wrażliwy na fale podczerwone. Wraz z aktywnym oświetlaczem podczerwieni, kamera rejestruje obraz w trybie monochromatycznym (czarno-białym), uzyskując dobrą widoczność w ciemności. Czasami w trybie nocnym w matrycy rejestrowany jest tzw. "szum IR" - czerwonawe artefakty, które spowodowane są wrażliwością sensora na podczerwień.

Zalety Funkcji ICR

1. Poprawa odwzorowania kolorów w dzień: Filtr ICR zapewnia, że obraz w trybie dziennym jest ostry i ma wierne kolory, ponieważ nie są zaburzone falami podczerwonymi.
2. Zwiększenie czułości w nocy: Po usunięciu filtra w trybie nocnym, matryca jest bardziej wrażliwa na podczerwień, co w połączeniu z oświetlaczem IR zapewnia wyraźny obraz w ciemności.
3. Automatyczne dostosowanie do warunków: Funkcja ICR działa automatycznie, bez potrzeby ręcznej ingerencji użytkownika, co znacznie ułatwia eksploatację.
4. Uniwersalność zastosowań: Dzięki ICR kamera może pracować efektywnie zarówno w dzień, jak i w nocy, co jest bardzo ważne w systemach monitoringu, gdzie nie możemy sterować zmianami natężenia światła w obiekcie monitorowanym.
5. Optymalna praca w trybie Dzień/Noc bez funkcji ICR, praca kamer Dzień/Noc byłaby w zasadzie niemożliwa, ponieważ obraz w trybie dziennym byłby bardzo "czerwony" a w trybie nocnym (przy włączonym IR) nie było by nic widać, gdyż czułość sensora nie byłaby wystarczająca.

Wady Funkcji ICR

1. Możliwość awarii mechanicznej: Z uwagi na to, że filtr ICR jest elementem mechanicznym, istnieje potencjalne ryzyko jego awarii (np. uszkodzenie mechanizmu przesuwającego filtr), chociaż dzisiejsze modele są relatywnie trwałe.
2. Charakterystyczne kliknięcie przy zmianie trybu: Podczas przełączania trybu z dziennego na nocny i odwrotnie, mechanizm filtru może generować charakterystyczne kliknięcie, co w bardzo cichym otoczeniu może być słyszalne.
3. Zużycie mechanizmu z czasem: Mechanizm poruszający filtr ICR zużywa się podczas swojej pracy. Po kilku latach może stać się awaryjny. Niektóre kamery potrafią powiadamiać użytkownika, że mechanizm filtru zbliża się do granicy żywotności.
4. Koszt W porównaniu do kamer, które nie posiadają filtru ICR, modele go zawierające są zazwyczaj droższe.

Przykłady Zastosowania Funkcji ICR

• Monitoring zewnętrzny: Kamery obserwujące teren na zewnątrz muszą radzić sobie ze zmiennymi warunkami oświetleniowymi, od pełnego słońca po całkowitą ciemność. ICR zapewnia wyraźny obraz o każdej porze.
• Monitoring wewnątrz budynków: W pomieszczeniach, gdzie oświetlenie może być niewystarczające lub zmienne, ICR gwarantuje, że obraz pozostanie czytelny i wysokiej jakości.
• Kamery Dzień/Noc: Funkcja ICR jest kluczowa dla poprawnej pracy kamer typu "Dzień/Noc", ponieważ umożliwia im automatyczną adaptację do warunków oświetleniowych.
• Kamery do odczytu tablic Funkcja ICR jest istotna w sytuacjach, gdy celem kamery jest odczytywanie numerów tablic rejestracyjnych. Zapewnia lepszą czytelność w dzień i w nocy.
• Kamery typu "Thermal" w tym przypadku funkcja ICR może okazać się wręcz zbawienna, ponieważ umożliwia detekcję ciepła, natomiast przy blokadzie w zakresie widzialnym dla ludzkiego oka, sensor będzie mógł pracować wydajnie bez zaburzeń

Podsumowanie

Funkcja ICR to kluczowy element każdej dobrej kamery monitoringu CCTV. Zapewnia ona wyraźny, kolorowy obraz w dzień i wyraźny, czarno-biały obraz w nocy, bez potrzeby ręcznego dostosowywania ustawień. Mimo potencjalnych wad (ryzyko awarii, kliknięcia), korzyści płynące z zastosowania tej technologii w znacznym stopniu przeważają. Przy wyborze kamery warto zwrócić uwagę na obecność funkcji ICR, gdyż jest to warunek konieczny do osiągnięcia optymalnej jakości obrazu w różnych warunkach oświetleniowych.
