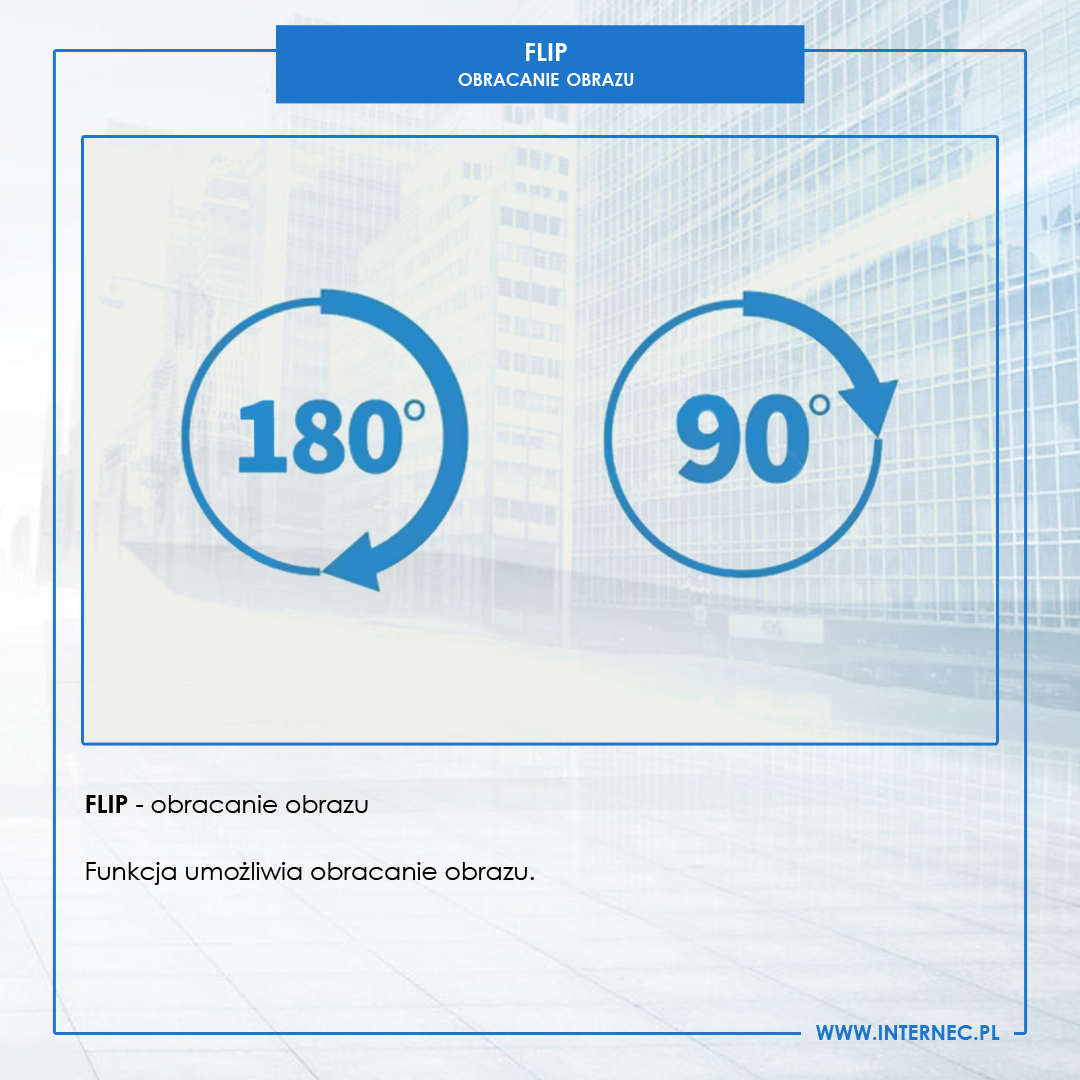

Funkcja FLIP w kamerach CCTV służy do odbicia lustrzanego obrazu w pionie lub poziomie. Domyślnie kamera rejestruje obraz w taki sposób, jak widzi go ludzkie oko. Funkcja FLIP pozwala na zmianę orientacji obrazu, co może być przydatne w specyficznych sytuacjach montażowych lub gdy chcemy uzyskać nietypowy kąt widzenia.

Rodzaje funkcji FLIP:

• Odbicie w poziomie (Horizontal Flip/Mirror): Obraz jest odbijany wzdłuż osi pionowej, tak jakbyśmy patrzyli na niego w lustrze. Lewa strona staje się prawą, a prawa lewą.
• Odbicie w pionie (Vertical Flip): Obraz jest odbijany wzdłuż osi poziomej. Góra staje się dołem, a dół górą.
• Obrót o 180 stopni (Rotate 180°): Jest to połączenie odbicia w poziomie i w pionie. Obraz jest obracany o 180 stopni.

Jak działa funkcja FLIP?

Funkcja FLIP jest realizowana cyfrowo przez procesor obrazu kamery. Nie zmienia się położenie obiektywu ani matrycy. Procesor modyfikuje jedynie sposób wyświetlania obrazu na ekranie. Zmiana orientacji obrazu za pomocą funkcji FLIP odbywa się błyskawicznie i nie wpływa na jakość obrazu. Ustawienia funkcji FLIP zmienimy w menu kamery lub menu rejestratora.

Przykłady zastosowań funkcji FLIP:

1. Montaż kamery "do góry nogami": Czasami, ze względu na ograniczenia miejsca montażu, konieczne jest zainstalowanie kamery w pozycji odwróconej. Funkcja Vertical Flip pozwala na uzyskanie prawidłowego obrazu pomimo nietypowego położenia kamery. Może to być szczególnie przydatne w przypadku kamer kopułkowych montowanych na suficie podwieszanym lub pod kątem.
2. Obserwacja przez lustro: W rzadkich przypadkach, gdy kamera musi obserwować scenę odbitą w lustrze (np. w celu ukrycia kamery), funkcja Horizontal Flip (Mirror) pozwala na skorygowanie odbitego obrazu i uzyskanie naturalnego widoku.
3. Korygowanie obrazu z kamer zamontowanych po przeciwnych stronach: Jeśli dwie kamery są zamontowane naprzeciwko siebie (np. po obu stronach korytarza), jedna z nich może być obrócona o 180 stopni, a funkcja Rotate 180° (połączenie Horizontal i Vertical Flip) umożliwi uzyskanie spójnego obrazu z obu kamer. Przykładowo: jeśli kamera z lewej strony korytarza obserwuje lewą stronę, a kamera z prawej strony korytarza prawą stronę, to po obróceniu jednej z kamer o 180 stopni i użyciu funkcji Rotate 180°, obraz z obu kamer będzie spójny - każda z kamer będzie dalej pokazywać swoją lewą i prawą stronę korytarza, ale na podglądzie z obu kamer, obraz będzie w tej samej orientacji.
4. Rejestracja wideo z wnętrza pojazdu: W przypadku montażu kamery na przedniej szybie samochodu, skierowanej do wewnątrz, funkcja Horizontal Flip pozwala na uzyskanie naturalnego widoku wnętrza pojazdu, bez efektu odbicia lustrzanego.
5. Specyficzne kąty widzenia: W niektórych zastosowaniach nietypowy kąt widzenia może być pożądany. Funkcja FLIP pozwala na eksperymentowanie z różnymi orientacjami obrazu i uzyskanie optymalnego kadru.

Podsumowanie

Funkcja FLIP to proste, ale bardzo użyteczne narzędzie w systemach monitoringu CCTV. Pozwala na elastyczne dostosowanie orientacji obrazu do specyficznych potrzeb i warunków montażowych. Dzięki niej możliwe jest uzyskanie prawidłowego i czytelnego obrazu nawet w nietypowych sytuacjach, co zwiększa funkcjonalność i efektywność systemu monitoringu. Warto pamiętać o tej funkcji podczas projektowania i instalacji systemów CCTV, aby w pełni wykorzystać potencjał kamer.
