Detekcja ruchu w systemie monitoringu - jak działa?

Detekcja ruchu w systemie monitoringu to automatyczna funkcja analizy obrazu wizyjnego, której celem jest inicjowanie rejestracji wideo wyłącznie w momencie naruszenia wybranego obszaru. Pozwala na znaczące zmniejszenie zużycia przestrzeni dyskowej nawet o 70-80% i skraca czas przeszukiwania archiwum do kilku kliknięć. Wdrożenie tej technologii w oparciu o sprzęt wspierający algorytmy klasyfikacji obiektów AI stanowi fundament budowy skutecznych i sprawnie działających systemów bezpieczeństwa.

Czym jest detekcja ruchu w monitoringu?

Detekcja ruchu to przede wszystkim programowy lub sprzętowy sposób wychwytywania zmian położenia obiektów, detekcja ruchu pełni funkcję pierwszego filtru selekcji danych w nowoczesnych systemach alarmowych. Jej główną rolą jest odciążenie procesora rejestratora sieciowego NVR oraz optymalizacja zapisu danych poprzez odrzucenie godzin nagrań, na których nic się nie dzieje.

Projektując system zabezpieczeń na dużym obiekcie przemysłowym, stajesz przed wyzwaniem ograniczonej przepustowości sieci LAN oraz pojemności dysków twardych. Gdy podłączasz kilkadziesiąt kamer o wysokiej rozdzielczości (na przykład 8 MP / 4K), ciągły zapis generuje potężne strumienie danych – sięgające nawet kilkuset megabitów na sekundę. Wdrożenie detekcji ruchu sprawia, że system zapisuje strumień wideo z kamer wyłącznie w momentach, które faktycznie mogą stanowić zagrożenie dla chronionego mienia i ludzi.

Nagrywanie ciągłe 24/7 vs. nagrywanie po wykryciu ruchu

Nagrywanie ciągłe gwarantuje zapis całodobowy bez przerw, lecz generuje gigantyczne obciążenie dysków twardych HDD. Z kolei nagrywanie zdarzeniowe uruchamia pełny Bitrate strumienia głównego wyłącznie w momencie naruszenia monitorowanej strefy, co pozwala zachować kluczowe fragmenty nagrań wideo przy minimalnym zużyciu pamięci masowej.

Przy ciągłym nagrywaniu 24/7 dyski twarde – na przykład dedykowane do monitoringu serie WD Purple lub Seagate SkyHawk – pracują w trybie nieustannego zapisu, skraca ich żywotność (parametr MTBF). Aby połączyć bezpieczeństwo z ekonomią, można skonfigurować harmonogram nagrań w trybie mieszanym. Domyślnie rejestrator zapisuje strumień pomocniczy (Sub stream) w niskiej rozdzielczości i FPS (na przykład 5 kl./s), a po wykryciu ruchu natychmiast przełącza się na pełny strumień główny (Main stream) w rozdzielczości 8 MP i pełnej płynności 25 kl./s.

Jak działa detekcja ruchu? Omówienie technologii

Detekcja ruchu działa na zasadzie ciągłego monitorowania zmian fizycznych bądź cyfrowych parametrów obrazu przez przetwornik kamery lub zewnętrzne sensory sprzętowe. Wykorzystuje ona programową analizę zmian jasności pikseli w klatkach obrazu wideo lub fizyczne zjawiska, takie jak promieniowanie podczerwone i mikrofale.

Detekcja programowa (analiza zmian na obrazie)

Detekcja programowa polega na analizowaniu strumienia wideo przez procesor kamery IP lub rejestratora, który porównuje po sobie następujące po sobie klatki obrazu pod kątem zmian w strukturze jasności. W przypadku przekroczenia określonego progu zmian w wyznaczonym obszarze, algorytm rejestruje to zdarzenie jako ruch i aktywuje alarm.

Porównywanie klatek i analiza siatki pikseli

Analiza ta dzieli cały kadr na siatkę składającą się z setek małych kwadratów, gdzie każdy blok reprezentuje określoną grupę pikseli. Procesor nieustannie porównuje wartości luminancji (jasności) poszczególnych komórek w klatce bieżącej z klatką odniesienia, rejestrując odchylenia spowodowane przemieszczeniem obiektów.

Gdy intruz wkracza w kadr, zmienia się poziom naświetlenia pikseli w określonej części siatki. Jako instalator możesz precyzyjnie wykluczyć z detekcji obszary, które generują naturalny ruch – na przykład gałęzie drzew za ogrodzeniem. Zmiana stanu określonej liczby pól siatki (próg czułości przestrzennej) wyzwala natychmiastową reakcję. Czy to rozwiązanie jest bezbłędne? Niestety, prosta detekcja ruchu reaguje na każdą zmianę światła, co wymusza stosowanie bardziej zaawansowanych algorytmów detekcji jak detekcja z klasyfikacją ludzi i pojazdów.

Algorytmy eliminacji szumów i zmian tła

Algorytmy eliminacji szumów wykorzystują zaawansowane filtry cyfrowe (takie jak 3D DNR) i dynamiczne dopasowanie tła, aby odróżnić rzeczywisty ruch od zakłóceń obrazu. Blokują one fałszywe alarmy wywołane migotaniem oświetlenia sztucznego, szumem przetwornika CMOS w warunkach nocnych oraz wolno postępującymi zmianami naturalnego oświetlenia słonecznego.

Nowoczesne oprogramowanie układowe (Firmware) kamery analizuje ruch w sposób wektorowy. Oznacza to, że pojedyncze, przypadkowe szumy matrycy (często widoczne jako ziarno przy słabym oświetleniu) są matematycznie odrzucane. System uczy się struktury tła i adaptuje się do powolnych zmian – na przykład przesuwających się chmur. Jeśli nagle wiatr poruszy krzewem, zaawansowane algorytmy zaimplementowane w procesorze ocenią, czy ruch ma charakter cykliczny i lokalny, filtrując go.

Detekcja sprzętowa (fizyczne czujniki)

Detekcja sprzętowa opiera się na fizycznych czujnikach zewnętrznych lub zintegrowanych z kamerą, które reagują na zmiany parametrów fizycznych otoczenia, niezależnie od analizy obrazu wideo. Rozwiązanie to wykorzystuje czujniki pasywnej podczerwieni, fale mikrofalowe lub ich kombinację, co gwarantuje odporność na zakłócenia optyczne w chronionej strefie.

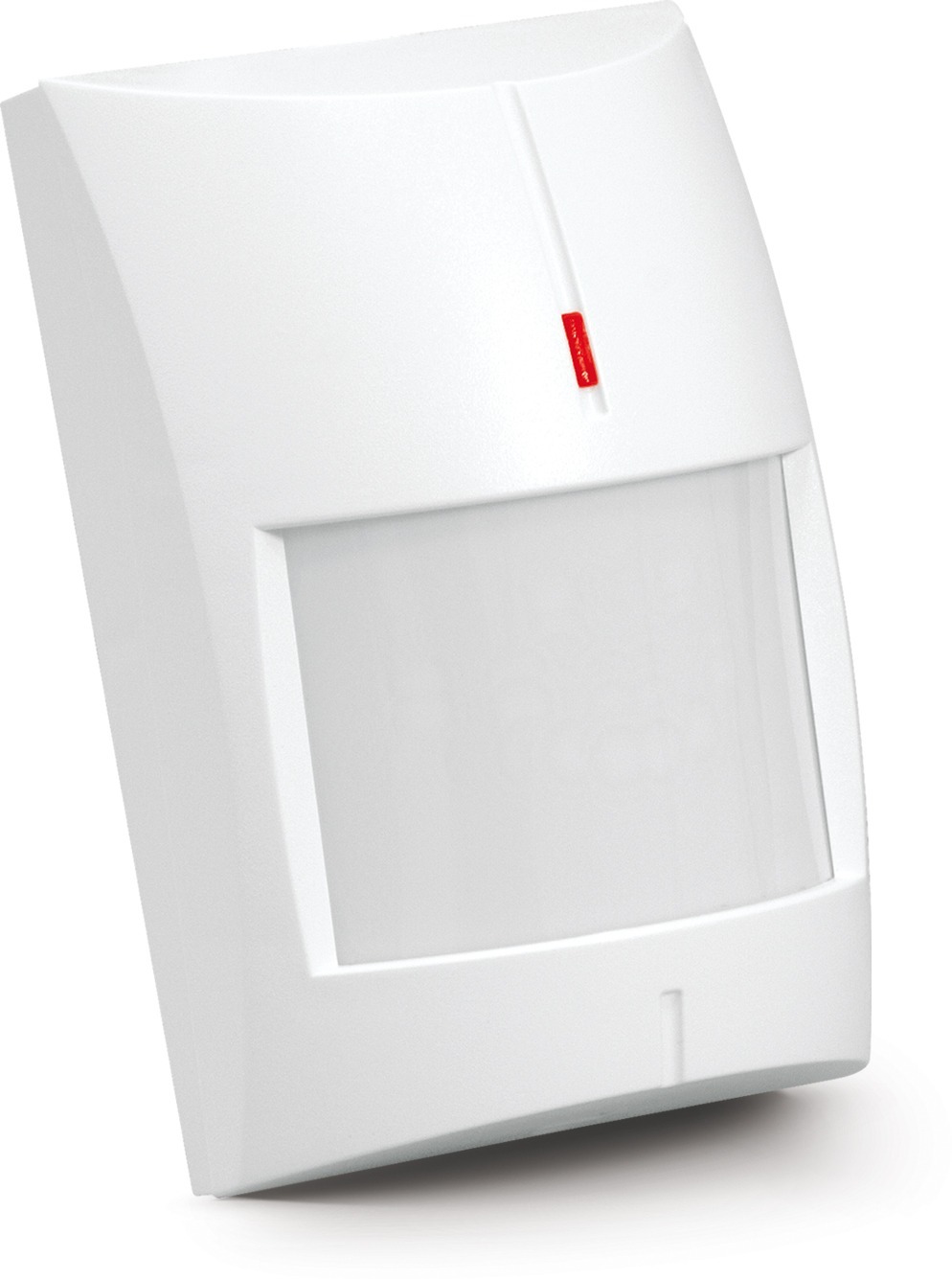

Czujniki pasywnej podczerwieni (PIR)

Czujniki pasywnej podczerwieni (PIR) działają na zasadzie detekcji promieniowania termicznego emitowanego przez obiekty żywe poruszające się w strefie ich zasięgu. Wykrywają one gwałtowną zmianę temperatury tła, gdy człowiek (będący źródłem ciepła) przecina kolejne sektory soczewki Fresnela umieszczonej przed piroelementem czujnika.

Stosując kamery wyposażone w zintegrowany czujnik PIR (bardzo często spotykane w mniejszych instalacjach biurowych czy domowych), całkowicie eliminujesz problem fałszywych alarmów wywoływanych przez cienie, deszcz czy liście na wietrze. PIR nie "widzi" obrazu – on reaguje wyłącznie na ciepło ciała ludzkiego (promieniowanie podczerwone o długości fali około 10 mikrometrów). Pamiętaj jednak, że zasięg takiego czujnika jest ograniczony (zazwyczaj do 8-12 metrów) i nie sprawdzi się on przy monitorowaniu rozległych przestrzeni.

Czujniki mikrofalowe (MW)

Czujniki mikrofalowe (MW) to aktywne urządzenia detekcyjne, które emitują fale elektromagnetyczne o wysokiej częstotliwości i analizują ich odbicie za pomocą zjawiska Dopplera. Każdy poruszający się obiekt w strefie działania sensora powoduje zmianę częstotliwości powracającej fali, co jest natychmiast interpretowane jako ruch.

Zaletą mikrofali jest jej wysoka czułość oraz zdolność do przenikania przez przeszkody o niskiej gęstości – na przykład ściany z płyt gipsowo-kartonowych, plastik czy szkło. Może to być jednak wadą w mniejszych obiektach, ponieważ czujnik MW może wykryć ruch personelu w sąsiednim pomieszczeniu lub ruch pojazdów za szybą biura. Dlatego w profesjonalnych systemach rzadko stosuje się samodzielne czujniki mikrofalowe jako jedyne źródło wyzwalania nagrywania.

Detektory dualne (PIR + MW)

Detektory dualne łączą w jednej obudowie technologie pasywnej podczerwieni (PIR) oraz mikrofalową (MW), wymagając jednoczesnego pobudzenia obu sensorów do wygenerowania sygnału alarmowego. Taka konfiguracja znacząco ogranicza powstawanie fałszywych alarmów, ponieważ eliminuje błędy pojedynczych technologii detekcji w trudnych środowiskach przemysłowych.

Jak to działa w praktyce instalatorskiej? Wyobraź sobie halę magazynową, w której nagle włącza się nagrzewnica nadmuchowa ogrzewająca budynek. Czujnik PIR zarejestruje gwałtowny podmuch ciepłego powietrza i mógłby wywołać fałszywy alarm. Z kolei czujnik MW zignoruje zmianę temperatury, ale zareaguje na wibracje bramy garażowej. Dopiero gdy intruz wejdzie w chronioną strefę – generując jednocześnie sygnaturę termiczną (dla PIR) oraz przesunięcie fazowe fali (dla MW) – i tym samym włączenie alarmu.

Inteligentna detekcja ruchu

Inteligentna detekcja ruchu (MD 2.0 lub AcuSense/WizSense) wykorzystuje algorytmy głębokiego uczenia (Deep Learning) zaimplementowane w procesorach kamer i rejestratorów do analizowania zawartości obrazu w czasie rzeczywistym. Technologia ta potrafi rozpoznać cechy geometryczne i behawioralne poruszających się obiektów, kategoryzując je z najwyższą dokładnością.

Klasyfikacja obiektów (rozpoznawanie ludzi i pojazdów)

Klasyfikacja obiektów polega na filtrowaniu na obrazie sylwetek ludzkich oraz konturów pojazdów (zarówno jednośladów, jak i samochodów). Algorytm AI ignoruje wszelkie inne formy ruchu na scenie, przekazując informację o detekcji ruchu do rejestratora wyłącznie w przypadku wykrycia zdefiniowanego typu obiektu.

To znaczący krok naprzód w technologii CCTV. Tradycyjny algorytm generowałby dziesiątki alarmów każdej nocy z powodu spadających liści, ptaków czy przemykających kotów. Włączając klasyfikację obiektów, zaznaczasz opcje: "Człowiek" oraz "Pojazd". Od tej pory system całkowicie ignoruje inne zakłócenia. Oszczędzasz czas operatorów, a rejestrator NVR precyzyjnie taguje nagrania, co umożliwia późniejsze wyszukiwanie według atrybutów (Metadata search).

Ignorowanie zwierząt domowych

Detekcja ruchu z klasyfikacją obiektów wykorzystuje algorytmy analizy gabarytów, masy termicznej oraz trajektorii ruchu, aby odróżnić psy lub koty od ludzi. Pozwala to na swobodne poruszanie się domowych czworonogów wewnątrz strefy chronionej bez ryzyka ciągłego wyzwalania fałszywych alertów i niepotrzebnego zapisu wideo, dzięki czemu domownicy mogą czuć się swobodnie, gdy jednocześnie monitoring pozostaje w stanie pełnego zazbrojenia.

Główne parametry detekcji ruchu

Główne parametry konfiguracyjne detekcji ruchu decydują o czułości, zasięgu oraz czasie działania funkcji wykrywania zdarzeń w systemie CCTV. Prawidłowa kalibracja tych ustawień bezpośrednio przekłada się na skuteczność eliminacji fałszywych wzbudzeń oraz gwarantuje bezbłędne rejestrowanie wszystkich realnych naruszeń chronionej strefy.

Czułość detekcji

Czułość detekcji to parametr określający próg procentowej zmiany wartości pikseli (lub sygnału z sensora), jaki musi zostać przekroczony, aby system zakwalifikował zdarzenie jako ruch. Wyrażany najczęściej w skali numerycznej (np. od 1 do 100), pozwala na dopasowanie reakcji kamery do specyfiki oświetleniowej i środowiskowej sceny.

Zbyt wysoka czułość (np. ustawiona na 90-100) spowoduje, że kamera zareaguje na najmniejszy szum matrycy CMOS po zmierzchu lub na drobne pyłki kurzu przelatujące przed obiektywem w świetle oświetlacza podczerwieni (IR). Z kolei zbyt niska czułość (poniżej 20) może sprawić, że wolno poruszający się człowiek ubiorem zbliżony do koloru tła nie zostanie wykryty. Standardową praktyką instalatorską jest ustawienie czułości na poziomie 50-60.

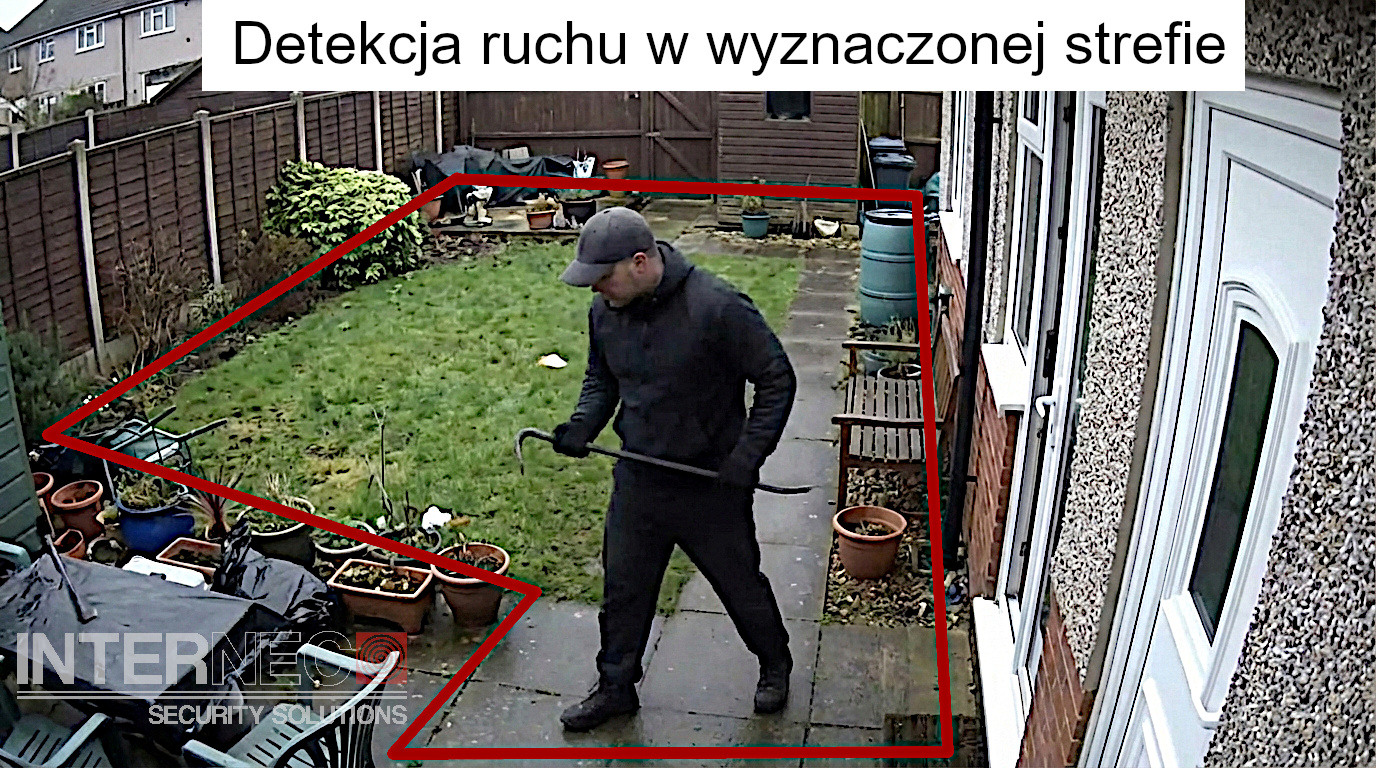

Strefa detekcji

Strefa detekcji to wydzielony cyfrowo obszar w kadrze kamery, w obrębie którego system prowadzi ciągłą analizę zmian obrazu pod kątem wykrywania ruchu. Pozwala ona na całkowite wyłączenie z monitorowania miejsc generujących naturalny i nieustanny ruch, takich jak ulice, chodniki publiczne czy kołyszące się korony drzew.

Konfigurując strefy detekcji w panelu ustawień kamery IP, otrzymujesz pełny podgląd obrazu pokryty zieloną siatką detekcji. Klikając myszką, "wymazujesz" z tej siatki fragmenty, które nie należą do Twojej posesji. Na przykład, jeśli kamera obejmuje Twoją bramę wjazdową, ale w tle widać ruchliwą ulicę publiczną, należy usunąć obszar ulicy ze strefy detekcji. W przeciwnym razie każdy przejeżdżający samochód będzie uruchamiał nagrywanie na rejestratorze, błyskawicznie zapełniając dysk twardy HDD.

Harmonogram detekcji (Schedule)

Harmonogram detekcji to funkcja kalendarza systemowego umożliwiająca precyzyjne zdefiniowanie dni tygodnia oraz przedziałów godzinowych, w których detekcja ruchu ma pozostać aktywna. Umożliwia ona elastyczne dopasowanie pracy monitoringu do cyklu dobowego funkcjonowania obiektu, automatyzując proces zazbrajania i rozbrajania systemu alarmowego.

W firmie handlowej lub zakładzie produkcyjnym nie ma potrzeby generowania powiadomień PUSH na telefony administratorów, informującymi o ruchu pracowników w godzinach otwarcia (np. od 8:00 do 16:00). Konfigurujesz zatem harmonogram tak, aby od poniedziałku do piątku w tych godzinach system realizował jedynie cichy zapis na dyski, a po godzinie 16:00 oraz w weekendy automatycznie aktywował pełną detekcję ruchu połączoną z wysyłaniem alertów e-mail oraz powiadomień do stacji klienckich VMS i aplikacji mobilnych MVS.

Fałszywe alarmy – dlaczego występują i jak je ograniczyć?

Fałszywe alarmy w systemach CCTV występują najczęściej na skutek braku rozróżnienia przez proste algorytmy programowe wybranych obiektów od naturalnych zmian optycznych w otoczeniu kamery jak ruch liści czy lot ptaka. Aby skutecznie je ograniczyć, należy wdrożyć urządzenia z inteligentną detekcją ruchu (Smart Motion Detection), zoptymalizować strefy detekcji oraz wyregulować czułość detekcji.

Z perspektywy użytkownika systemu alarmowego, fałszywe powiadomienia niszczą zaufanie do ochrony. Każdy taki incydent w środku nocy wywołany przez deszcz lub pająka tkającego sieć przed obiektywem sprawia, że użytkownik w końcu się zdenerwuje i wyłączy powiadomienia, co może skutkować przeoczeniem realnego włamania. Poniższa tabela przedstawia główne czynniki generujące zakłócenia oraz metody ich neutralizacji:

Najczęstsze przyczyny fałszywych alarmów

• Ruch zwierząt (kot, pies, lot ptaka)
• Warunki atmosferyczne (deszcz, śnieg, mgła)
• Nagłe zmiany oświetlenia, cienie i reflektory aut
• Ruch roślin, drzew i krzewów na wietrze
• Owady i pajęczyny bezpośrednio przed obiektywem

Zalety wdrożenia detekcji ruchu w systemie monitoringu

Wdrożenie detekcji ruchu w systemie CCTV przynosi wymierne korzyści ekonomiczne oraz operacyjne, bezpośrednio podnosząc efektywność pracy personelu ochrony i stabilność infrastruktury sieciowej. Pozwala na znaczne oszczędności finansowe związane z zakupem dysków twardych oraz znacząco skraca czas potrzebny na odnalezienie istotnych fragmentów nagrań w archiwum.

Optymalizacja wykorzystania dysku twardego

Optymalizacja wykorzystania dysku twardego polega na eliminacji zapisu statycznego, pozbawionego znaczenia obrazu, co pozwala na wydłużenie czasu archiwizacji nagrań przy tej samej fizycznej pojemności nośników SATA. Dzięki rejestracji wyłącznie realnych zdarzeń, przestrzeń dyskowa nie jest marnowana na wielogodzinne nagrywanie pustych kadrów magazynu czy biura w nocy.

Zamiast kupować cztery drogie dyski twarde o pojemności 10 TB każdy do obsługi ciągłego zapisu z 16 kamer IP, dzięki detekcji ruchu i nowoczesnemu kodekowi wideo H.265 możesz uzyskać ten sam okres przechowywania danych – na przykład wymagane przepisami 30 dni – na jednym dysku o pojemności 6 TB. To bezpośrednia oszczędność nawet kilku tysięcy złotych na etapie inwestycyjnym, przy jednoczesnym odciążeniu głowic dyskowych i obniżeniu poboru energii elektrycznej przez rejestrator NVR.

Zmniejszenie obciążenia przepustowości sieci

Zmniejszenie obciążenia przepustowości (Bandwidth) sieci lokalnej LAN polega na ograniczeniu transmisji pełnego strumienia wideo o wysokim Bitrate z kamer do rejestratora wyłącznie do momentów, gdy wykryty zostanie ruch. W stanie spoczynku kamery przesyłają jedynie lekki strumień pomocniczy o minimalnym zapotrzebowaniu na pasmo sieciowe.

W dużych instalacjach korporacyjnych, gdzie system CCTV współdzieli infrastrukturę sieciową z systemami ERP, pocztą czy telefonią VoIP, nieustanny przesył strumieni 4K z kilkudziesięciu kamer mógłby doprowadzić do powstania wąskich gardeł i paraliżu sieci. Konfigurując detekcję ruchu bezpośrednio na poziomie kamer IP, sprawiasz, że pełne pakiety danych wideo są wysyłane do rejestratora tylko wtedy, gdy jest to niezbędne. Przez pozostały czas sieć pozostaje odciążona.

Szybkie wyszukiwanie zdarzeń w archiwum nagrań

Szybkie wyszukiwanie zdarzeń umożliwia szybkie przeszukanie wielodniowych nagrań wideo dzięki dodawaniu osi czasu przez rejestrator metadanych do nagrań w momentach naruszenia stref. Operator nie musi manualnie przeglądać godzin statycznego materiału, ponieważ system natychmiast wskazuje wyłącznie te fragmenty, na których wykryto aktywność.

Wyobraź sobie, że na parkingu firmy doszło do zarysowania pojazdu w ciągu ostatnich trzech dni. Przeglądanie 72 godzin ciągłego nagrania z jednej kamery zajęłoby pracownikowi ochrony cały dzień roboczy. Stosując inteligentne przeszukiwanie (Metadata search), system w ułamku sekundy odfiltruje nagrania i wyświetli na osi czasu czerwone paski symbolizujące detekcję ruchu – człowieka lub pojazdu – w wybranym sektorze parkingu. Cała weryfikacja incydentu skraca się do kilkunastu minut.

Powiadomienia w czasie rzeczywistym (push, alerty e-mail)

Powiadomienia w czasie rzeczywistym to usługa natychmiastowego dystrybuowania informacji o naruszeniu strefy bezpośrednio do użytkownika końcowego za pomocą wiadomości e-mail lub komunikatów PUSH w aplikacji mobilnej. Pozwala to na podjęcie natychmiastowych działań prewencyjnych lub interwencyjnych natychmiast w momencie wystąpienia zdarzenia alarmowego.

Podsumowanie

Detekcja ruchu to bezdyskusyjnie jeden z najbardziej efektywnych elementów współczesnych systemów telewizji dozorowej, optymalizujący zarówno koszty eksploatacji, jak i szybkość reakcji na incydenty. System oparty o klasyfikację obiektów oraz skonfigurowanie stref i czułości, gwarantuje bezproblemowe funkcjonowanie zabezpieczeń przez wiele lat.

Rezygnacja z detekcji ruchu na rzecz stałego zapisu 24/7 w pełnej rozdzielczości jest dzisiaj błędem sztuki instalatorskiej. Oczywiście, ciągłe nagrywanie ma swoje uzasadnienie na obiektach o najwyższym rygorze bezpieczeństwa (np. w bankach czy obiektach wojskowych), ale nawet tam stosuje się zaawansowane algorytmy detekcji ruchu AI jako równoległy system generowania natychmiastowych powiadomień i tagowania metadanych.

Dla standardowych obiektów komercyjnych, magazynów oraz domów jednorodzinnych, optymalna konfiguracja detekcji ruchu to czysty zysk. Otrzymujesz system stabilny, nieobciążający sieci LAN, oszczędzający dyski twarde HDD i – co najważniejsze – niezarzucający Cię setkami fałszywych powiadomień. Pamiętaj, aby przy wyborze sprzętu zawsze stawiać na sprawdzone rozwiązania.
